Задание 4. Познакомьтесь с основными частями и механизмами автомата АК-74М и его принадлежностями:

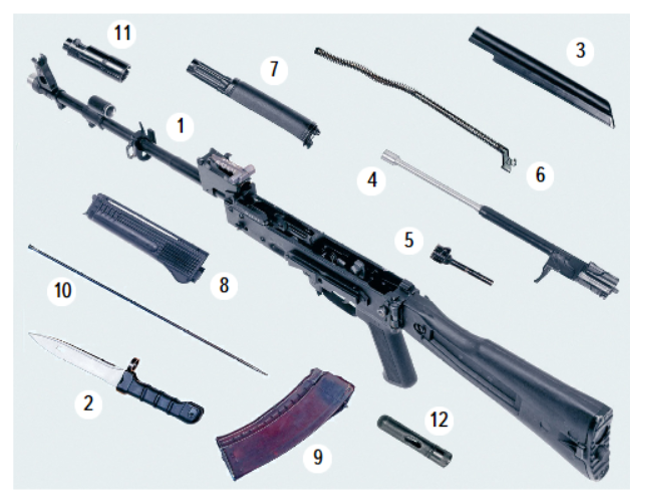

Основные части и механизмы автомата АК-74М и его принадлежности:

1 — ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 — штык-нож; 3 — крышка ствольной коробки; 4 — затворная рама с газовым поршнем; 5 — затвор; 6 — возвратный механизм; 7 — газовая трубка со ствольной накладкой; 8 — цевьё; 9 — магазин; 10 — шомпол; 11 — дульный тормоз-компенсатор; 12 — пенал принадлежности.

Устройство автомата АК-74М. Он состоит из следующих основных частей и механизмов: ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой; крышки ствольной коробки; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; ударно-спускового механизма; цевья; магазина.

Кроме того, у автомата имеются дульный тормоз-компенсатор и штык-нож. К стволу автомата присоединяется шомпол. В прикладе автомата в специальном гнезде размещается пенал принадлежности. Вместе с шомполом они применяются для разборки, сборки, чистки и смазки автомата.

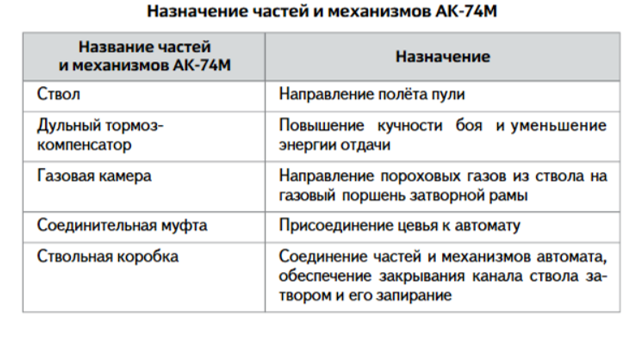

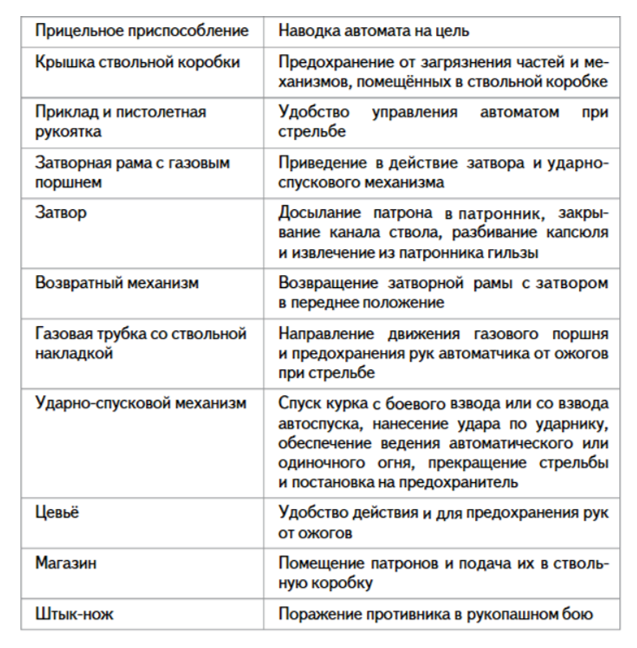

Назначение частей и механизмов АК-74М. Каждая из составных частей АК-74М имеет своё назначение (см. таблицу). В комплект автомата входят: ремень для ношения автомата, сумка для магазинов. В сумке также размещаются маслёнка, переходник и обоймы для переноски патронов и ускоренного снаряжения магазина патронами. Кроме этого, в ней могут находиться шомпол (укороченные модели автомат-та Калашникова) и пенал (протирка, ёршик, выколотка, отвёртка), если в прикладе нет гнезда для его хранения.

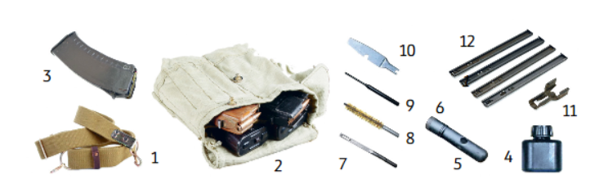

Комплект принадлежности к автомату АК-74М: 1 — ремень для ношения автомата; 2 — сумка для магазинов; 3 — магазин; 4 — маслёнка; 5 — пенал; 6 — крышка пенала; 7 — протирка; 8 — ёршик; 9 — выколотка; 10 — отвёртка; 11 — переходник; 12 — обойма.

Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру.
