2.3. Программа Netfabb. Разрезка модели. «Лечение» модели

1. Программа Netfabb

В прошлой теме мы узнали о существовании условно бесплатной программы Netfabb. Данная программа позволяет делать множество операций с моделями, однако мы остановимся на самых важных для быстрого прототипирования. Стоит отметить, что в данном курсе показан лишь необходимый минимум возможностей программы, поэтому её дальнейшее изучение можно продолжить самостоятельно.

Для начала работы с программой необходимо для начала загрузить модель в программу. Для этого просто перетащите STL файл в рабочее поле или воспользуйтесь окном меню File – Open Project. В результате появится окно, в котором необходимо нажать кнопку Add Parts.

Окно добавления новой детали.

Для изменения масштабирования рабочей сцены необходимо покрутить колёсико мыши, для поворота рабочей сцены зажать ПКМ и крутить курсор.

Модель перемещается если зажать ЛКМ на оранжевом квадрате в центре модели и тянуть в нужную сторону.

2. Разрезка модели

Сложные модели зачастую неудобны в печати: тонкие нависающие части, множество поддержек, небольшая площадь прилипания к столу. Если наше изделие не будет испытывать сильных физических нагрузок, то его вполне можно разрезать на составные части, которые потом будут склеены. Разрезы нужно делать таким образом, чтобы уменьшался расход материала, времени и избегались неудобные для печати расположения модели. Также разрезы применяют при очень большой детали, которая не умещается на рабочий стол принтера

Для того, чтобы разрезать модель в Netfabb нужно воспользоваться следующим меню:

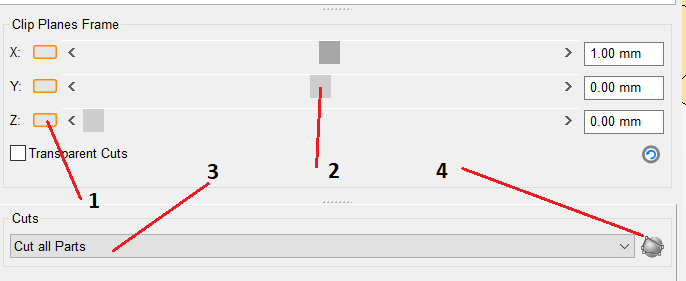

 Параметры для резки 3д модели

Цифрами помечены следующие элементы:

1 – кнопки показывающие перпендикулярно какой оси производит разрез модели. Нажав в центр кнопки, мы активируем линию разреза, а нажав слева или справа от середины мы уберём видимость одной из частей по линию разреза. Это сделано для удобства при выборе подходящего расстояния.

2 – ползунки для определения положения линии разреза. Позволяют перемещать разрез вдоль выбранной оси. Справа находятся числа показывающие текущее положение плоскости разреза по данной оси (от начала координат).

3 – Параметр резки. Имеет 2 значения: Cut all Parts – разрезать все модели и Cut only selected Parts - разрезать только выбранные модели.

4 – кнопка, подтверждающая резку.

Выбранные модели имеют оранжевую окраску. Чтобы выбрать модель, нужно нажать на неё ЛКМ. Если нужно выбрать несколько моделей из множества, то нужно кликать по ним подряд, зажав клавишу CTRL.

Нужно также учитывать, что за 1 раз можно провести только 1 разрез.

После этого откроется окно дополнительных настроек, где можно отредактировать более тонкие параметры:

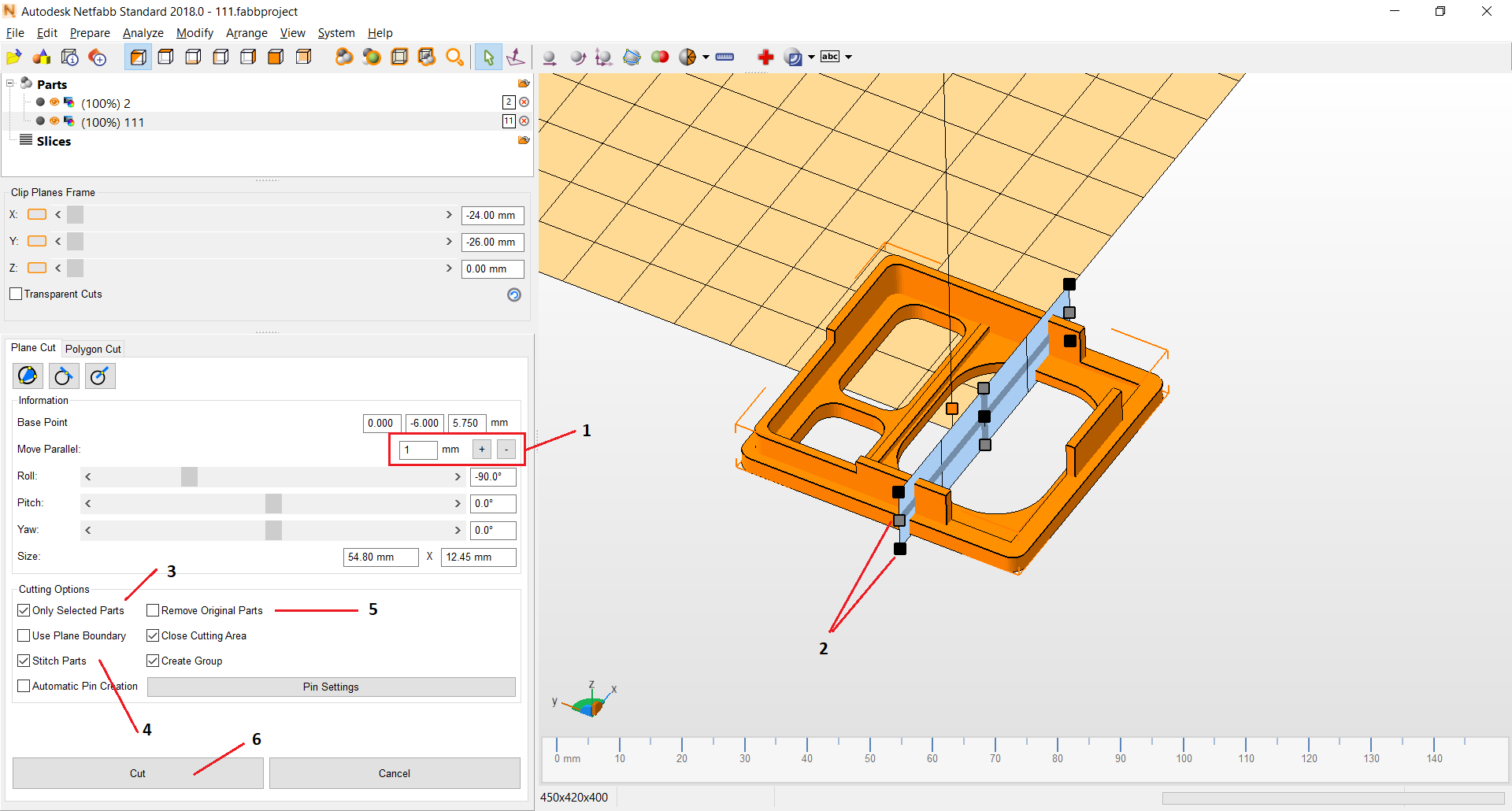

Окно дополнительных настроек.

Цифрами помечены следующие элементы:

1 – сдвиг параллельно оси. В этом окне можно вбить нужное расстояние и сдвинуть на него плоскость клавишами «+» и «-».

2 – характерные точки для смещения режущей плоскости. Двигая эти точки плоскость можно наклонять и поворачивать, располагая её произвольным образом

3 – параметр «Только выбранные модели». Активен если вы в прошлом шаге выбрали опцию «Cut only selected Parts».

4 – параметр «Сшить части». Если активна, соединяет края разрезов для каждой детали, делая части замкнутыми (рекомендовано включать).

5 – параметр «удалить исходные модели». Если активен, после разреза удаляет неразрезанную модель.

6 - кнопка «Разрезать» Выполняет разрез по определённым ранее параметрам.

         После разреза останутся 2 отдельные детали, которые можно сохранить

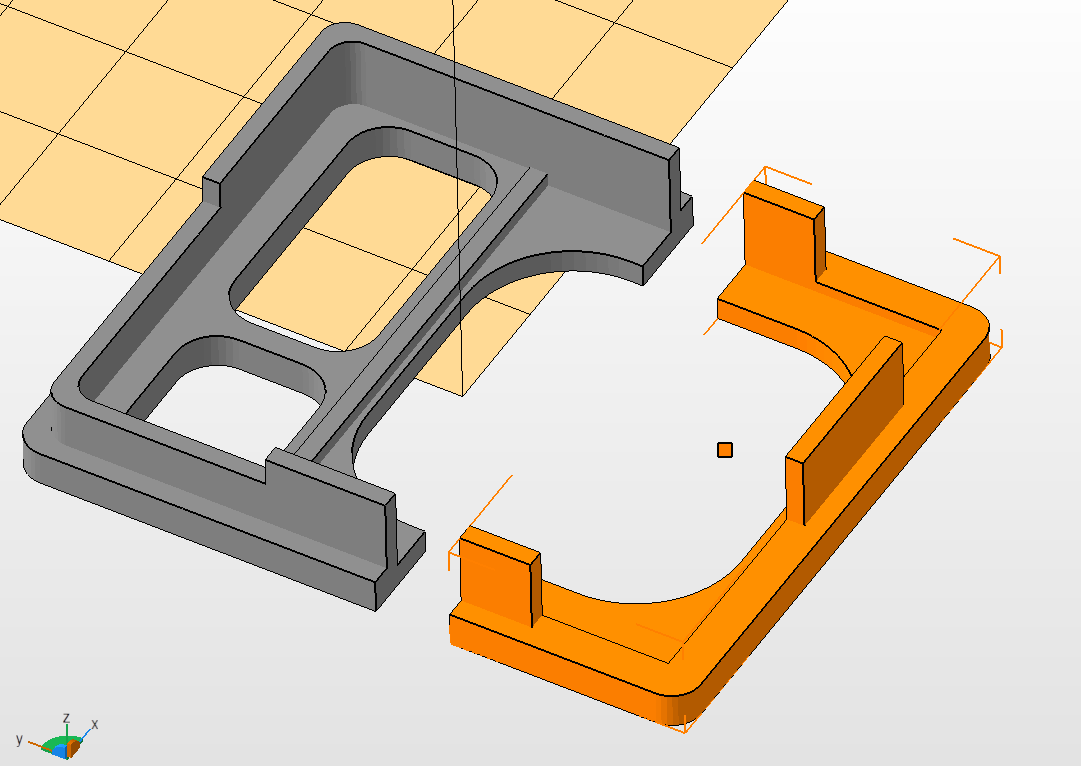

Разрезанные части детали

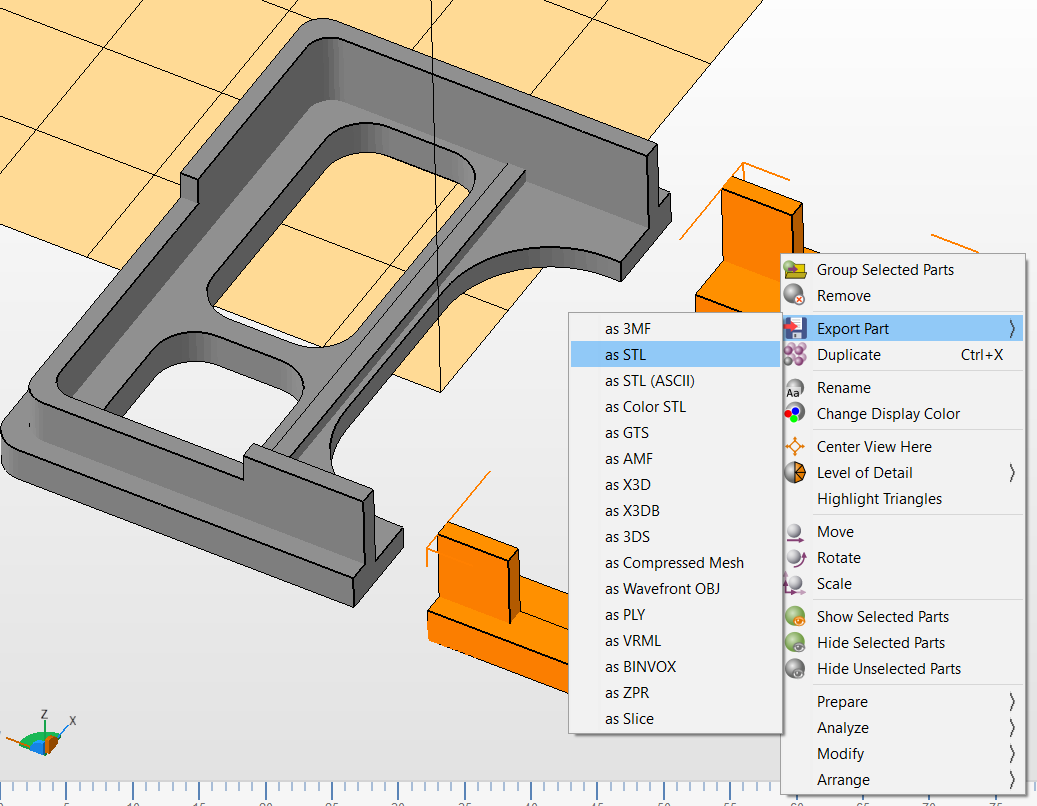

Для сохранения отрезанной части необходимо выбрать нужную деталь, щёлкнуть по ней ПКМ, и в выпадающем меню выбрать Export part – as STL. А затем выбрать имя и расположение для нового файла.

 Разрезанные части детали

3. Лечение модели

Для того чтобы исправить ошибки топологии в Netfabb предусмотрено «лечение модели».

Для этого необходимо выбрать модель и нажать на иконку красного креста «Repair» в верхней панели иконок. Программа покажет жёлтым и красным цветом дефектные части. В открывшемся меню нужно выбрать Run Repair script, а затем во всплывающем окне выбрать тип «Лечения» и нажать «Execute». Лучше всего использовать «Extended repair».

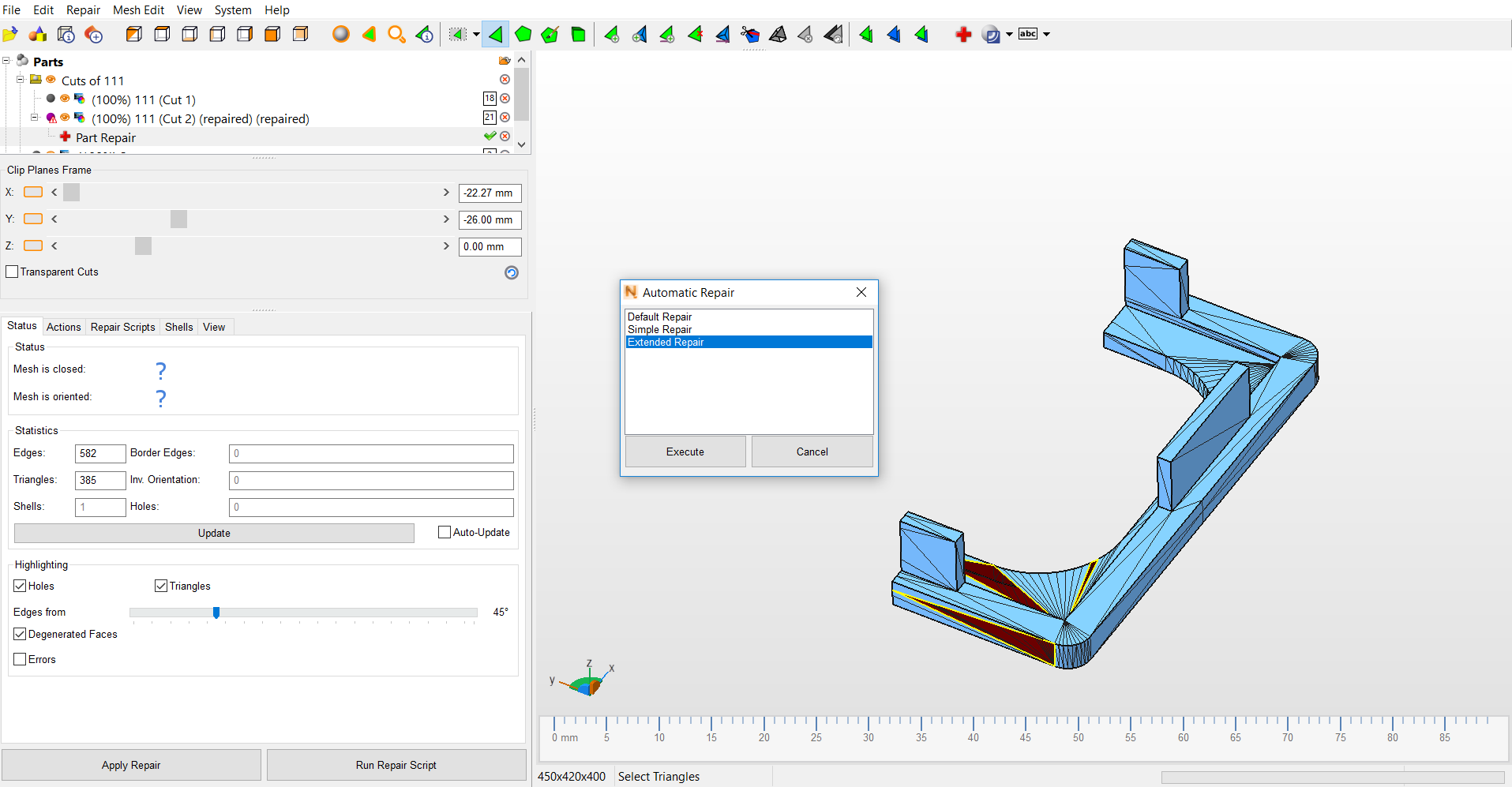

Меню лечения модели

После этого программа автоматически исправить все ошибки, которые сможет. После лечения необходимо закрепить результат при помощи кнопки «Apply Repair». Далее выйдет окно, которое спрашивает, что следует сделать со старой деталью, которая содержит ошибки. Тут есть 2 выбора:

Remove old parts – удаление старой модели

Keep old parts – сохранение старой модели

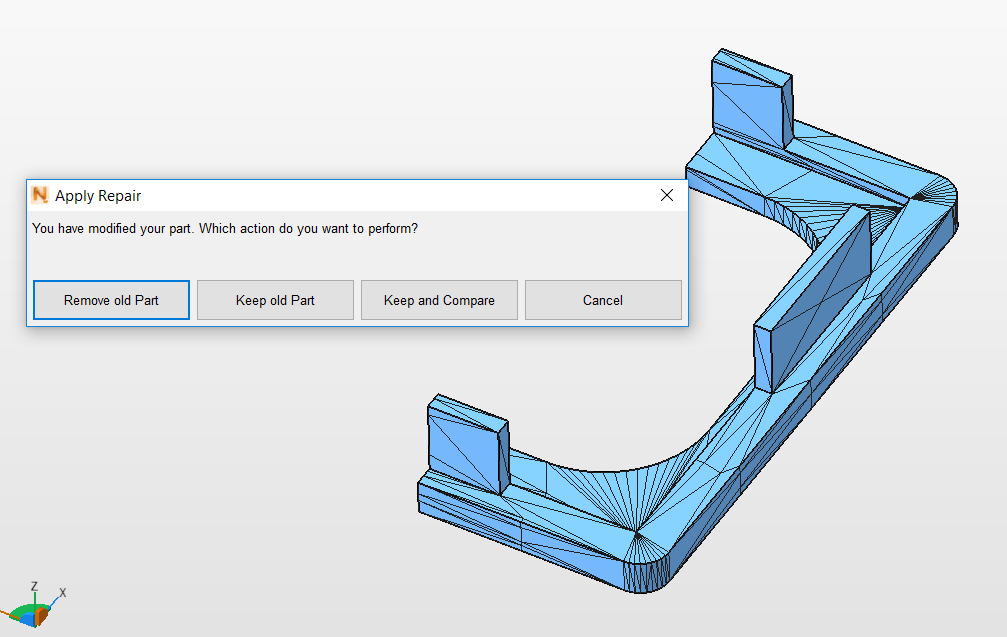

 Меню сохранения лечения

В большинстве случаев рекомендую удалять старые модели, чтобы не путаться потом в них при работе со сложными деталями. На этом лечение окончено и новую и правильную модель можно сохранить тем же способом, который был описан выше.
